CPLD最小系统：构建与调试入门指南

随着电子技术的不断发展，可编程逻辑器件（PLD）在各个领域得到了广泛应用。CPLD（Complex Programmable Logic Device，复杂可编程逻辑器件）作为PLD的一种，因其灵活性和可编程性，在数字电路设计中扮演着重要角色。本文将详细介绍CPLD最小系统的构建与调试过程，帮助读者快速入门。

一、CPLD最小系统概述

CPLD最小系统是指能够使CPLD正常工作的最简单系统。它主要由以下几个部分组成：

1. CPLD芯片：作为核心，负责实现用户设计的逻辑功能。

2. 电源部分：为CPLD芯片提供稳定的工作电压。

3. 外部时钟：为CPLD芯片提供时钟信号，保证其正常工作。

4. 复位电路：在上电瞬间对CPLD芯片进行初始化，确保其进入工作状态。

5. JTAG接口：用于CPLD芯片的编程、调试和配置。

二、CPLD最小系统的构建

1. 选择合适的CPLD芯片

根据实际需求，选择合适的CPLD芯片。目前市场上主流的CPLD芯片厂商有Xilinx、Altera、Lattice等。在选择芯片时，需要考虑以下因素：

1. 逻辑资源：根据设计需求，选择具有足够逻辑资源的芯片。

2. 时钟频率：根据设计需求，选择具有较高时钟频率的芯片。

3. 外设资源：根据设计需求，选择具有所需外设资源的芯片。

2. 设计电路板

根据CPLD芯片的引脚定义，设计电路板。主要包括以下部分：

1. CPLD芯片插座：用于安装CPLD芯片。

2. 电源电路：为CPLD芯片提供稳定的工作电压。

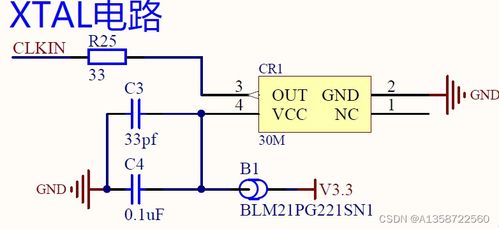

3. 时钟电路：为CPLD芯片提供时钟信号。

4. 复位电路：在上电瞬间对CPLD芯片进行初始化。

5. JTAG接口：用于CPLD芯片的编程、调试和配置。

3. 布局与布线

根据电路板设计要求，进行布局与布线。确保电路板布局合理，布线简洁，避免信号干扰。

三、CPLD最小系统的调试

1. 编写CPLD程序

使用CPLD开发工具（如Xilinx ISE、Altera Quartus等）编写CPLD程序。根据设计需求，使用硬件描述语言（如VHDL、Verilog等）描述逻辑功能。

2. 编译与生成比特流文件

将编写的CPLD程序编译成比特流文件。比特流文件是CPLD芯片的编程文件，用于配置CPLD芯片的逻辑功能。

3. 烧录比特流文件

使用JTAG接口将比特流文件烧录到CPLD芯片中。烧录成功后，CPLD芯片将按照程序设计实现逻辑功能。

4. 测试与验证

通过测试电路板上的信号，验证CPLD芯片的逻辑功能是否正确。如发现问题，返回步骤2，修改程序并重新烧录。

CPLD最小系统的构建与调试是数字电路设计的重要环节。通过本文的介绍，读者可以了解到CPLD最小系统的基本组成、构建过程和调试方法。在实际应用中，不断积累经验，提高CPLD设计水平，为数字电路设计领域的发展贡献力量。
